ゲート

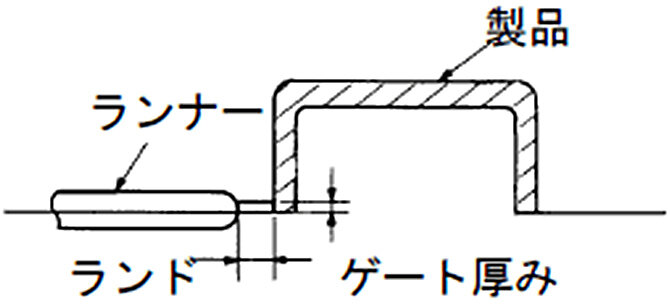

長所
・加工が容易。
・ゲート寸法が精度良く仕上られる。
短所
・ゲート仕上が必要。
・成形直後、ランナーと製品の切離しが困難である。

長所
・ゲート跡が目立たない。
・ゲート残りがないので、後仕上げがいらない。
・ランナーと製品が自動的に切断されるので全自動成形が可能。
短所
・ゲート寸法がバラツキやすい。
・製品の肉厚が薄いとゲートの下から欠けたりする。
・金型価格が高くなる。

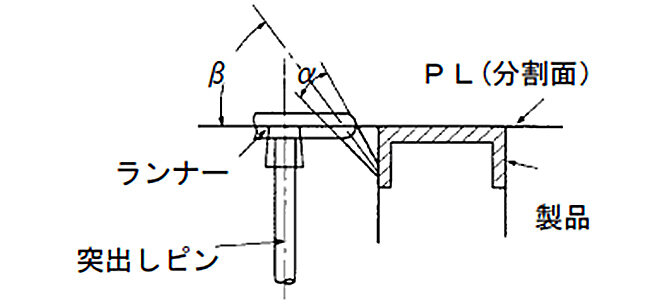

トンネル部のテーパー（a） ... 10°～20°
PL面との傾斜角（b） ... 45°～65°
ゲート径 ... 0.8～2.0mm

長所
・型開閉時にゲートが自動切断出来るので、製品とランナーを分離して取出せる。
・ゲート残りが少ないので、後加工を必要としない。
・多点ゲートができ、製品への充填バランスが取りやすい。
・ゲート径が小さいので、ゲート周辺部分での残留応力が少ない。
短所
・ゲート径が小さいため、射出圧力が高くなる。
・ランナーロスが多くなる。
・金型価格が高くなる。

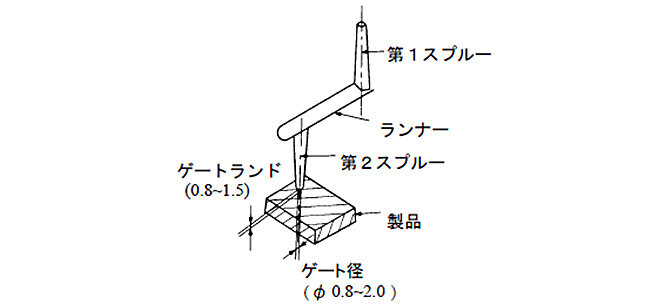

ゲートランド ... 0.8～1.5mm
ゲート径 ... 0.5～2.0mm

長所
・樹脂の充填が容易。
短所
・ゲート跡が大きく残ったり、ゲート周りに残留歪が過大に残る恐れがある。
・ゲート仕上が必要。

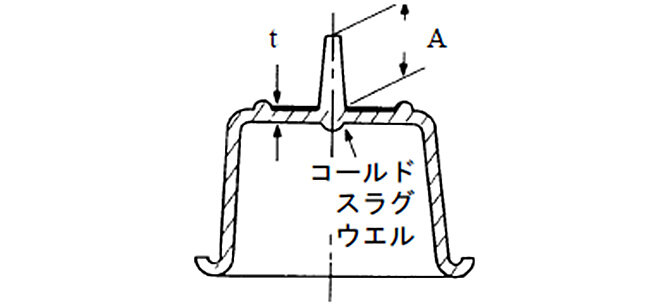

スプルー ... 長さAは出来る限り短くする。
コールドスラグウエル ... 深さは約t/2

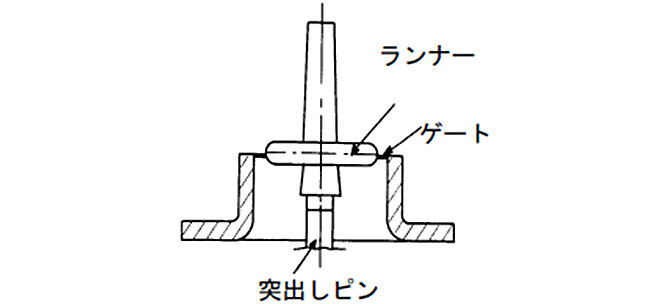

長所
・1個取りの円形製品の成形に適しており、多点ゲートの場合のようなウェルドの発生がない。
短所
・ゲート仕上げが必要。
