耐薬品性について

トルエンのような有機溶剤はABS樹脂をただちに侵しますが、それほど苛烈でなく、塗布しただけでは見た目に影響のないような薬品であっても、長期間の接触によってプラスチック部品にひび割れを生じることがあります。これは環境ストレスクラック（Environmental Stress Cracking、一般にケミカルクラックとも）と呼ばれる現象で、応力がかかった状態の樹脂表面において、分子鎖の間隙に徐々に薬品が浸透することで、眼に見えないような微小なひび割れ（マイクロクレイズ）を生じ、ここが起点となって破壊が生じるものです。

環境ストレスクラックでは、部品の破断面に白化や塑性変形の痕がなく、材料が突然割れたような外観を示すのが特徴です。


上述のように、これは「薬品との接触」「応力」が同時に存在する環境で生じる現象ですので、対策にはこのどちらか、ないし両方を取り除くことが必要です。

結果の見方

試験結果の臨界歪値から、実際の使用時での目安を下記に示します。
尚、この目安はあくまでも試験片の結果から実使用時での、白化、クラック等を推定したものです。
貴社での実用試験にて、確認をお願いします。

臨界歪値

0.3%以下：実使用不可レベル。製品組立、輸送などの軽微な応力によりクラックが発生する可能性大
0.3～0.7%：薬品との接触により、白化、クラックが発生する恐れのあるレベル。特に、強い応力を受けた場合には注意が必要です。
0.7%以上：実使用可能なレベル。薬品との接触により、クラック等の発生する可能性は低い。

試験方法

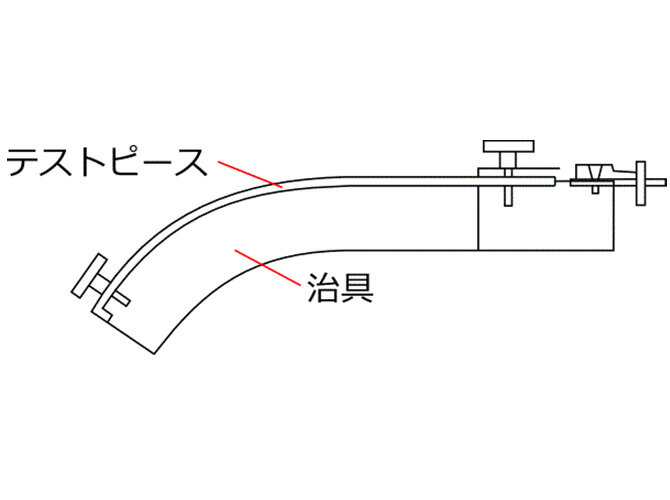

テクノ(旧三菱化学)ベンディングフォーム法 (1/4楕円法)
23℃、17時間、テストピース 2mmプレスシート
