トラブルガイド
成形不良
ヒケ
成形品外表面に発生する凹（窪み）。 主に高外観を要求される外観モールド部品の要求品位によって、その発生が問題視されるか否かは異なります。時として製品品位上、外観不良として判断されるケースも少なくありません。
ヒケは樹脂の体積収縮（等温ＰＶＴ特性）に依存する挙動で、射出成形行程内における各部位の時刻歴的な履歴、即ち射出時の溶融状態から保圧行程・冷却行程の固化状態に至る過程に発生します。
金型内に充填された溶融樹脂は、金型表面を通じ冷却固化されます。 この成形品外表面から固化が進む冷却固化（保圧、冷却）の過程において、設定射出条件（保圧圧力/時間）により、PVT特性に 伴う体積変化（体積収縮）を補う事ができない場合、成形品表面に位置する樹脂が、内部の溶融状態にある樹脂の体積収縮に伴う引っ張り（収縮力）により、成形品外観に品位を損なうヒケ（凹痕）を発生させます。
一方、成形品外表面が収縮力に絶えうる強度（固化層を有する）を有する場合には、内部にヒケ巣（ボイド）が発生し、外観上問題には至らないケースもあります。 また、製品形状（ボス、リブ、板厚、偏肉等）や金型構造 （冷却管デザイン、金型材質、冷却媒体等）に起因する潜在的要因については、製品設計、金型設計の段階で 事前対策を講じなければヒケは解消しません。

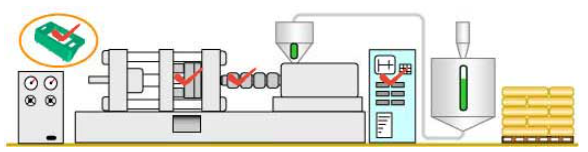

部分的なヒケ（裏面形状の影響/流動末端）
ヒケのチェックポイントと項目
|
影響項目
|
原因
|
対策
|
|
| 製品 | 肉厚 | 厚い・偏肉（薄い） | 肉盗み・均肉化・厚く 【参照】 製品設計ガイド（肉厚） |
| ゲート位置・方式 | 不備（デザイン制限） | 点数追加・方式変更 | |
| 成形条件/ 成形機機能 |
材料温度 | 高い（低い） | 下げる（上げる） |
| 金型温度 | 高い（低い） | 下げる（上げる） | |
| 射出速度 | 速い（遅い） | 下げる（上げる） | |
| V/P切り替え | 切り替え速い | 位置を遅く | |
| 保圧圧力 | 低い | 上げる | |
| 保圧時間 | 短い | 延長 | |
| 背圧 | 低い（計量バラつき） | 上げる | |
| スクリュー回転数 | 回転による昇温 | 下げる | |
| クッション量 | 計量不足・バラつき | 増す（過剰NG） | |
| 機械的バックフロー | 正常部品に交換 | ||
| 計量 | 不足 | 増す | |
| 型締め力 | 不足（バリ発生） | 増す | |
| 金型 | ノズル穴 | 断面小（小さい） | 増す |
| スプルー | 断面小（小さい） | 増す | |
| ランナー | 断面小（小さい） | 増す | |
| ゲート | 断面小（小さい） | 増す | |
| 冷却回路 | 不足（温度ムラ） | 増やす/均一化 | |
| 方式不適合（効率） | 方式変更 | ||
| 流量小/圧損大 | 効率改善 | ||
| 金型材質 | 冷却効果不備 | 良熱伝導材料使用 |
成形品全体のヒケ
ヒケのチェックポイントと項目
|
影響項目
|
原因
|
対策
|
|
| 製品 | 肉厚 | 厚い・偏肉（薄い） | 適正板厚 【参照】 製品設計ガイド（肉厚） |
| ゲート位置・方式 | 不備（デザイン制限） | 点数追加・方式変更 | |
| 成形条件/ 成形機機能 |
材料温度 | 高い（低い） | 下げる（上げる） |
| 金型温度 | 高い（低い） | 下げる（上げる） | |
| 射出速度 | 速い（遅い） | 下げる（上げる） | |
| V/P切り替え | 切り替え速い | 位置を遅く | |
| 保圧圧力 | 低い | 上げる | |
| 保圧時間 | 短い | 延長 | |
| 背圧 | 低い（計量バラつき） | 上げる | |
| スクリュー回転数 | バックフロー | 下げる | |
| クッション量 | 計量不足・バラつき | 増す（過剰NG） | |
| 機械的バックフロー | 正常部品に交換 | ||
| 計量 | 不足 | 増す | |
| 型締め力 | 不足（バリ発生） | 増す | |
| 金型 | ノズル穴 | 断面小（小さい） | 増す |
| スプルー | 断面小（小さい） | 増す | |
| ランナー | 断面小（小さい） | 増す | |
| ゲート | 断面小/点数小/位置 | 増す/追加/変更 | |
| 冷却回路 | 不足（温度ムラ） | 増やす/均一化 | |
| 方式不適合（効率） | 方式変更 | ||
| 流量小/圧損大 | 効率改善 | ||
| 金型材質 | 冷却効果不備 | 良熱伝導材料使用 |
